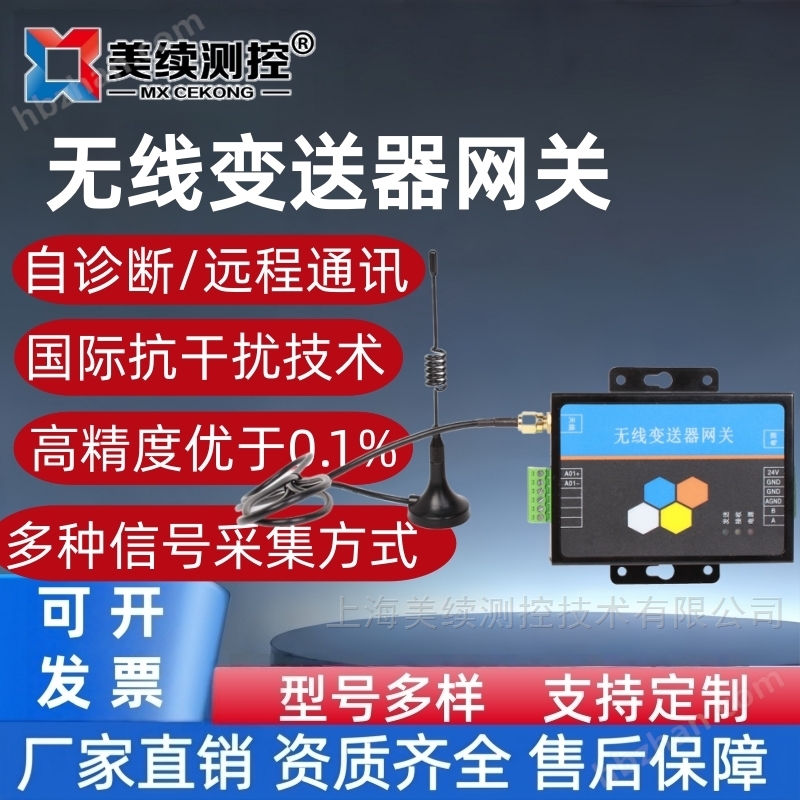

1.技术规格:美续测控-无线数据采集器/网关
型号选择： | MX-WG-WX05 |
通信频率： | Sub 1GHz无线信号/频率可以选择。 (现场传输频率。刷新时间可调) |
综合精度： | 0.25%FS(代号A)；0.5%FS（代号B） |
供电电压： | 220VAC供电 |
接受信号： | Zigbee（代码1）；LORA无线信号（代码2）； |
传输距离： | LORA无遮挡2000米，复杂环境约300米;NB无线信号可直接上网（移动信号覆盖）。 |
有线信号： | RS485（W1）；4-20MA（W2） |
输出频率： | Sub 1GHz无线信号。 (现场传输频率。刷新时间可调) |
2.订购指南：美续测控-无线数据采集器/网关
型号 | 精度 | 接受信号 | 输出信号 | 其它要求 |
MX-WG-WX05 | 0.25% | Zigbee | RS485 | 无 |
订货举例： | MX-WG-WX05-A1-W2 | |||
3.特别提醒：
本产品仅仅是采集的后端（数据接收器）；一套完整无线采集系统还需要发射器（无线压力、无线温度、无线液位、无线流量）实时发射数据过来，接受器接受同一频段的无线信号并通过有线连接到电脑主机上面或者再通过采集器一对一连接到智能数显表上（此种情况只能一对一），其他情况下采集器可以一对多个传输器。具体数量根据采集频率决定。如有不清楚请咨询销售工程师和当地代理商。
无线集中器通信协议V2.2
概述
本通讯协议采用标准Modbus协议，所用的传输模式为RTU模式。Modbus协议是一种主-从式协议。
任何时刻只有一个设备能够在线路上进行发送。由主站管理信息交换，且只有它能发起。它会相继对从站进行轮询。除非被主站批准，否则任何从站都不能发送消息。从站之间不能进行直接通信。
协议帧中不包含任何消息报头字节或消息字节结束符。
它的定义如下：
从站地址 | 请求代码 | 数据 | CRC16 |
从站地址：- 地址必须在1到247之间。
- 每个地址在网络设备环境中。
数据 ： 以二进制代码传输。
CRC16 ： 循环冗余校验参数。
当间隔时间长于或等于3.5字符时，即作为检测到帧结束。
1、通讯口设置
通讯方式 异步串行通讯接口，如RS-485，RS-232，RS-422等
波特率 2400、4800、9600、19200bps（可由设定仪表参数相互更改，默认9600）
2、字节数据格式
. 一位起始位
. 八位数据位
. 偶校验
. 一位停止位
起始 | D0 | D1 | D2 | D3 | D4 | D5 | D6 | D7 | 偶校验 | 停止 |
